Une plateforme industrielle complète pour le Raspberry Pi CM5
Waveshare présente sa nouvelle carte porteuse CM5-ETH-RS485-4G-BASE, spécialement conçue pour les applications industrielles du Raspberry Pi Compute Module 5.
Cette solution intègre une connectivité réseau avancée avec des ports Ethernet Gigabit et 2.5 Gigabit, quatre ports RS485, et une connectivité cellulaire 4G LTE/5G optionnelle.
La carte supporte tous les variants du Raspberry Pi Compute Module 5, incluant les configurations jusqu’à 16 Go de RAM et 64 Go de stockage eMMC. L’alimentation accepte une large plage de tension de 7 à 36V via bornier à vis, adaptée aux environnements industriels exigeants.
Stockage et extensions polyvalentes
Le stockage s’articule autour d’un connecteur M.2 Key-M supportant les SSD NVMe aux formats 2230, 2242 et 2280. Ce slot peut également accueillir des modules d’accélération IA via interface PCIe Gen2/3 x1. Pour les modules CM5 Lite, un lecteur microSD complète les options de stockage.
La carte offre une connectivité réseau double avec Ethernet Gigabit et 2.5 Gigabit pour les applications critiques.
Les capacités d’extension incluent également un connecteur M.2 B-Key dédié aux modules cellulaires 4G LTE/5G, avec slot Nano-SIM intégré. Les modules recommandés incluent les SIM7600G-H-M2, SIM8262E-M2 et SIM8260G-M2.
Schéma d’identification détaillé des ports et connecteurs de la carte porteuse Waveshare CM5. Cette vue complète montre la disposition des interfaces vidéo (HDMI, MIPI), réseau (double Ethernet dont un 2.5GbE), USB, stockage, SIM, ainsi que les interfaces industrielles (borniers RS485 et relais) et l’alimentation.
Interfaces industrielles et connectivité
La connectivité vidéo repose sur un port HDMI 2.0 compatible 4K et deux connecteurs MIPI DSI/CSI multiplexés pour écrans et caméras. Côté USB, trois ports sont disponibles : un USB 3.2 Gen1 Type-A, un USB 2.0 Type-C pour l’alimentation et le firmware, et un USB 2.0 Type-A supplémentaire.
Les E/S industrielles comprennent quatre ports RS485 via bornier, une entrée numérique 5-36V, et un relais avec contact nominal 10A 250V AC ou 10A 30V DC. Dix LED bleues indiquent le statut des différents composants (RS485, réseau, relais).
L’alimentation large plage 7-36V et les interfaces RS485 rendent cette carte adaptée aux environnements industriels.

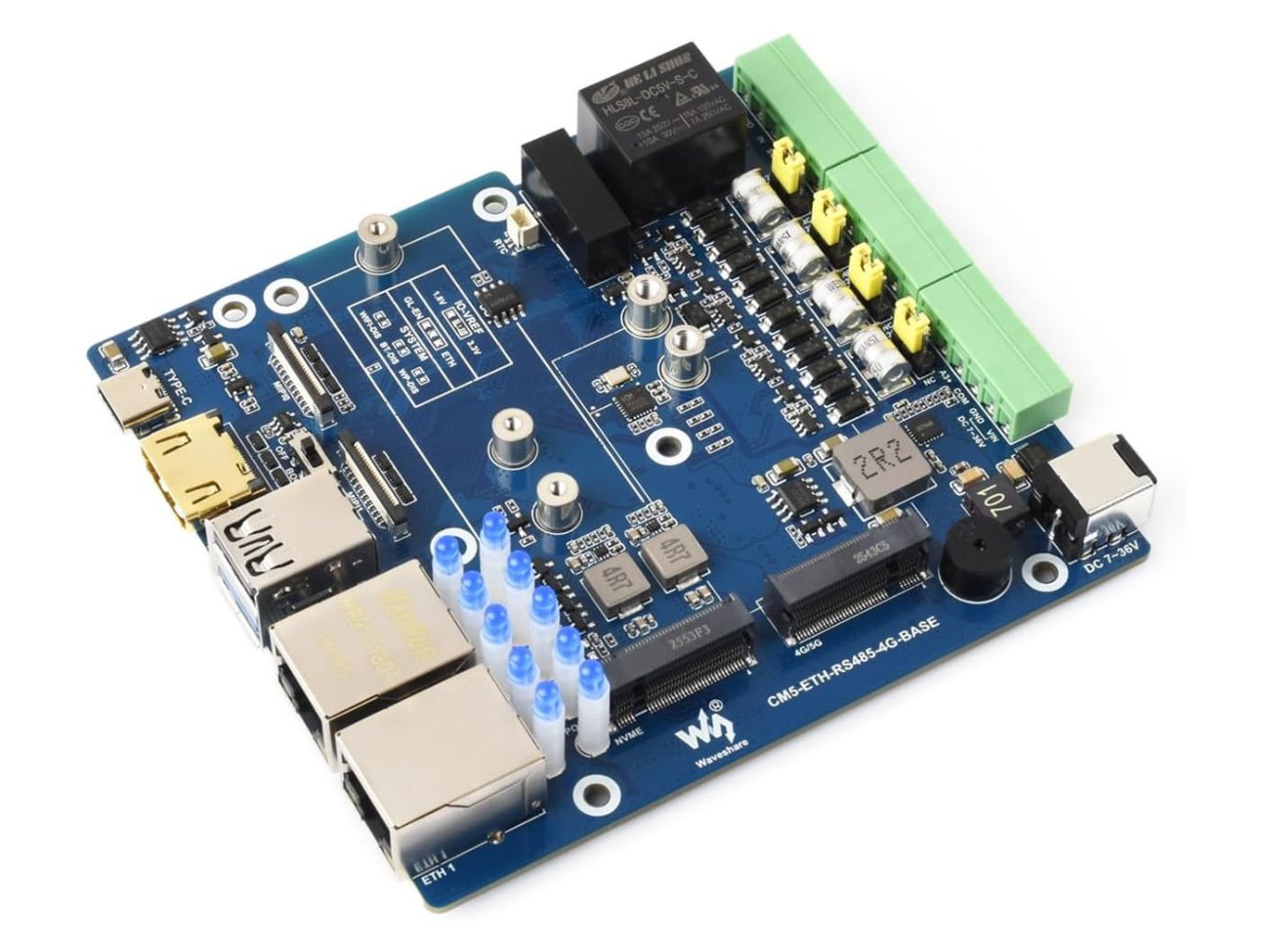

Détail de la carte porteuse industrielle Waveshare CM5-ETH-RS485-4G-BASE sans le module Raspberry Pi Compute Module 5. Cette vue permet d’observer l’organisation de la connectivité et des interfaces, notamment les slots M.2 pour les SSD NVMe et les modules cellulaires 4G/5G.
Caractéristiques techniques détaillées

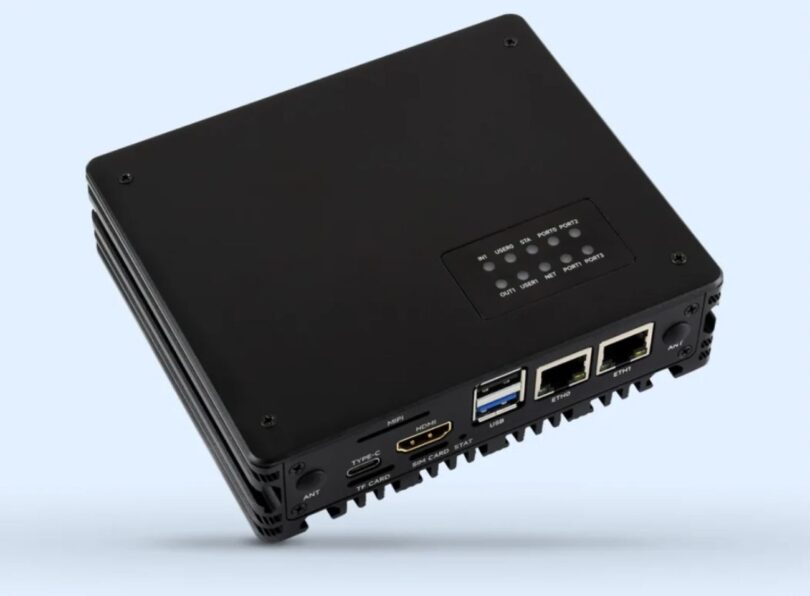

La carte mesure 108 x 100 mm et s’intègre dans un boîtier métallique de 132,5 x 112,2 x 34,5 mm avec deux perçages antenne. Les fonctionnalités supplémentaires incluent un connecteur ventilateur PWM 4 broches, un buzzer, un connecteur batterie RTC 2 broches, et une puce de chiffrement intégrée.
Cette solution vise les applications IoT industrielles, l’automatisation, et les systèmes embarqués nécessitant une connectivité réseau robuste et des capacités de stockage étendues.
Quels modules CM5 sont compatibles avec cette carte porteuse ?
Tous les variants du Raspberry Pi Compute Module 5 sont supportés, incluant les configurations jusqu’à 16 Go de RAM, 64 Go eMMC, avec ou sans WiFi/Bluetooth intégré.
Peut-on installer un SSD NVMe et un module 5G simultanément ?
Oui, la carte dispose de deux connecteurs M.2 distincts : un Key-M pour le stockage NVMe et un Key-B dédié aux modules cellulaires 4G/5G.
Quelle est la différence entre les deux ports Ethernet ?
La carte offre un port Gigabit Ethernet standard et un port 2.5 Gigabit Ethernet pour les applications nécessitant une bande passante réseau supérieure.
