Trail Mate : firmware open-source pour communication hors réseau ESP32
Par Thomas | Publié le
🔥 Ce qu’il faut retenir
- Trail Mate propose une solution complète de communication hors réseau pour ESP32
- Compatible avec les protocoles Meshtastic et MeshCore pour la messagerie LoRa
- Interface utilisateur simplifiée avec GPS, cartes offline et réception SSTV
Le développeur vicliu624 présente Trail Mate, un firmware open-source conçu pour transformer les appareils portables ESP32 en dispositifs de communication autonomes. Cette solution tire parti des projets Meshtastic et MeshCore pour offrir une plateforme complète de messagerie et navigation hors réseau.
Une solution dédiée aux appareils ESP32 portables

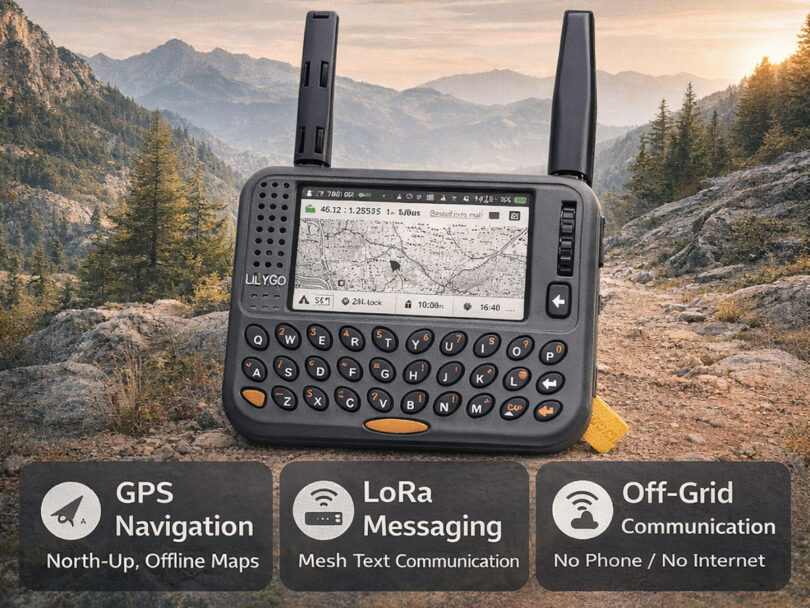

Trail Mate cible spécifiquement les appareils comme le LILYGO T-LoRa Pager ou le M5Stack Tab5 équipés de modules LoRaWAN. Le firmware privilégie la stabilité et l’efficacité énergétique plutôt que la densité fonctionnelle, une approche particulièrement adaptée aux utilisations en extérieur.
Trail Mate prioritise la stabilité, l’efficacité et l’interopérabilité plutôt que la densité de fonctionnalités.
L’interface utilisateur se distingue par sa simplicité avec un menu principal à quatre icônes : GPS, chat LoRa, tracker et utilitaires système. Cette approche minimaliste facilite l’utilisation dans des conditions difficiles ou avec des gants.
Le système GPS intègre plusieurs fonctionnalités professionnelles. La cartographie utilise une orientation fixe Nord-Up sans rotation automatique, garantissant une lisibilité constante. Le rendu des cartes s’effectue entièrement offline à partir de tuiles stockées sur carte SD aux formats PNG ou JPG.
Les utilisateurs bénéficient de trois couches de base commutables : OpenStreetMap, terrain et satellite, avec une superposition optionnelle de courbes de niveau. Le système affiche un marqueur de position en temps réel et propose des niveaux de zoom optimisés pour les systèmes embarqués.
La fonction Sky Plot GNSS offre une visualisation temps réel des satellites visibles avec leur azimut et élévation, incluant le statut SNR et le codage couleur par constellation (GPS, GLONASS, Galileo, BeiDou).
Communication LoRa et fonctionnalités avancées
Le module de chat LoRa assure la compatibilité avec Meshtastic et MeshCore, permettant la messagerie directe sans smartphone intermédiaire. Le système prend en charge les textes en anglais et chinois avec connectivité Bluetooth vers des applications mobiles compagnons.
La messagerie LoRa fonctionne directement sans dépendre d’un smartphone, offrant une autonomie complète.
Trail Mate intègre également un récepteur SSTV (Slow-Scan TV) capable de recevoir des signaux audio et de les décoder en images directement sur l’appareil. Cette fonctionnalité étend les possibilités de communication au-delà du simple texte.
La fonction Energy Sweep propose un balayage Sub-GHz rapide pour visualiser l’occupation spectrale et planifier l’utilisation des canaux sur le terrain. Le module contacts affiche les nœuds découverts, l’activité récente et permet l’accès rapide aux conversations directes ou d’équipe.
Quels appareils sont compatibles avec Trail Mate ?
Trail Mate fonctionne sur les appareils ESP32 équipés de modules LoRaWAN comme le LILYGO T-LoRa Pager et le M5Stack Tab5. Une carte SD est nécessaire pour le stockage des cartes offline.
Trail Mate peut-il fonctionner sans connexion Internet ?
Oui, Trail Mate est conçu pour un fonctionnement entièrement offline. Les cartes GPS sont stockées localement sur carte SD et la communication LoRa s’effectue directement entre appareils sans infrastructure réseau.
Quelle est la portée de communication du système LoRa ?
La portée dépend de l’environnement et de la configuration. En terrain dégagé, la communication LoRa peut atteindre plusieurs kilomètres. Le système Meshtastic permet d’étendre la portée via le maillage automatique entre appareils.
