🔥 Ce qu’il faut retenir
- MCU Cortex-M33 cadencé à 180 MHz avec contrôleur LED ARGB natif
- Support gaming ARGB Gen1 et Gen2 avec déchargement CPU complet
- Deux variantes : M3333 et M3334 avec USB 2.0 OTG optionnel
Sommaire
Un MCU spécialisé pour l’éclairage intelligent

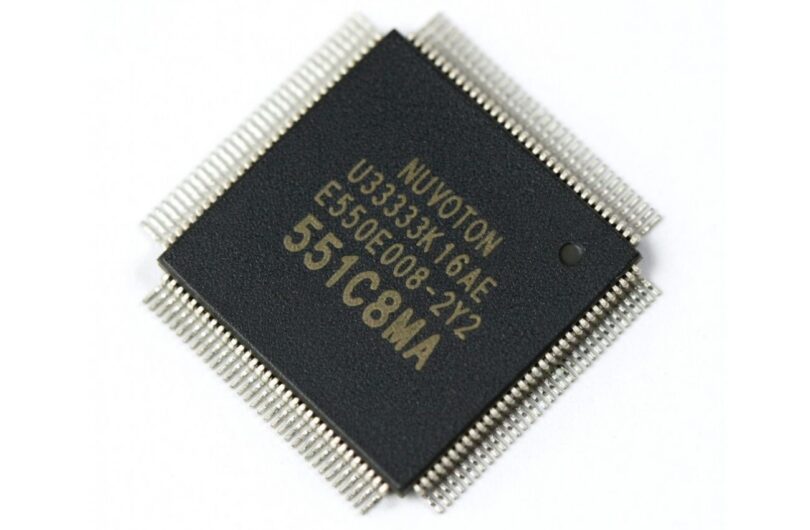

Nuvoton Technology lance sa série NuMicro M3331, des microcontrôleurs 32-bit basés sur l’architecture Arm Cortex-M33. Ces MCU cadencés à 180 MHz se distinguent par l’intégration d’un contrôleur LED ARGB dédié, ciblant les usines intelligentes, les systèmes d’énergie renouvelable et les applications grand public.
La principale innovation réside dans l’interface Enhanced LED Light Strip Interface (ELLSI) intégrée, complétée par jusqu’à 10 canaux LLSI standards. Cette architecture permet un support natif des protocoles de contrôle LED ARGB gaming Gen1 et Gen2.
Cette architecture permet de décharger complètement le CPU pour exécuter des effets LED fluides et dynamiques
Caractéristiques techniques détaillées
Le M3331 embarque un cœur Cortex-M33 équipé d’une FPU simple précision, d’instructions DSP et d’une MPU. La mémoire comprend jusqu’à 320 KB de SRAM, dont 64 KB avec vérification de parité matérielle.
Le stockage s’articule autour de 512 KB de mémoire Flash Dual Bank avec ECC, complétée par 8 KB de loader défini par l’utilisateur. L’interface Quad-SPI permet d’étendre le stockage externe jusqu’à 45 MHz en mode maître.
Les périphériques incluent jusqu’à 110 broches I/O avec capacité d’interruption sur la série M3333, réduite à 102 sur la M3334. Cette dernière compense par l’ajout d’un contrôleur USB 2.0 OTG haute vitesse avec transceiver intégré.

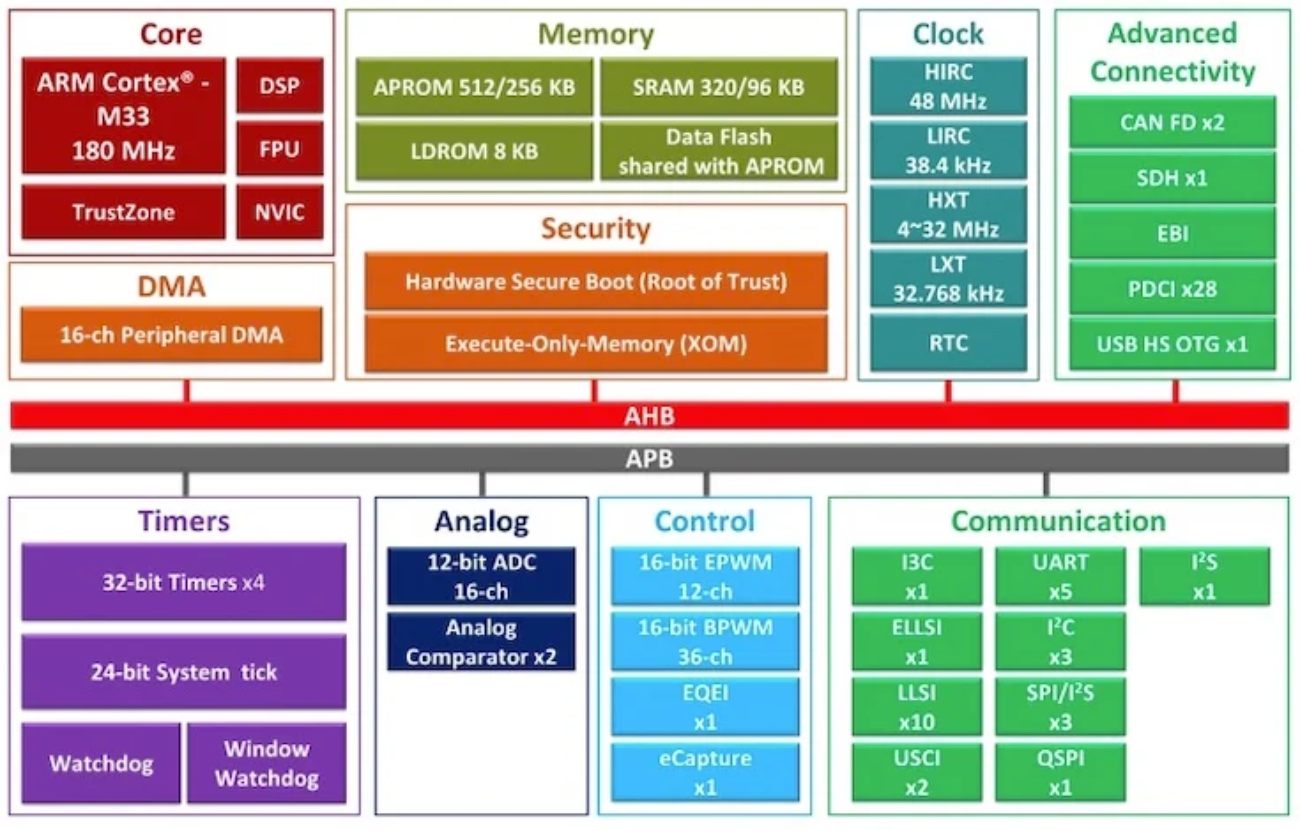

L’architecture interne du M3331 : ce schéma révèle comment l’interface ELLSI dédiée communique directement avec les bus de données pour piloter les bandes LED ARGB sans solliciter les cycles de calcul du processeur principal.
| Caractéristique | NuMicro M3333 | NuMicro M3334 |
| Broches I/O | 110 (Max) | 102 |
| USB 2.0 OTG | Non | Oui (High Speed) |
| Contrôleur ARGB | ELLSI + 10 ch LLSI | ELLSI + 10 ch LLSI |
| SRAM | 320 KB | 320 KB |
Sécurité et connectivité avancées
La sécurité s’appuie sur la technologie TrustZone d’Arm, garantissant l’isolation des données critiques. Un contrôleur Secure Digital Host supporte des débits jusqu’à 45 Mbps pour le stockage externe.
L’interface I2S atteint 12 Mbps tandis que les trois interfaces SPI/I2S fonctionnent jusqu’à 90 MHz en mode maître
L’interface de bus externe (EBI) en mode i80 étend les capacités de connexion pour les écrans et périphériques spécialisés.
Cette polyvalence positionne le M3331 comme une solution complète pour les applications nécessitant contrôle LED avancé et connectivité étendue.
Quelle différence entre les séries M3333 et M3334 ?
La M3334 ajoute un contrôleur USB 2.0 OTG avec PHY intégré mais réduit les broches I/O de 110 à 102. La M3333 privilégie les E/S maximales sans USB intégré.
Quels protocoles LED ARGB sont supportés ?
Le M3331 supporte nativement les protocoles gaming ARGB Gen1 et Gen2 grâce à son interface ELLSI dédiée et ses 10 canaux LLSI standards.
Quelle est la fréquence maximale du MCU ?
Le cœur Cortex-M33 fonctionne à 180 MHz avec FPU simple précision, instructions DSP et unité de protection mémoire intégrées.
